摩擦離合器是應用得最廣也是歷史最久的一類離合器，它基本上是由主動部分、從動部分、壓緊機構和操縱機構四部分組成。主、從動部分和壓緊機構是保證離合器處于接合狀態并能傳動動力的基本結構，而離合器的操縱機構主要是使離合器分離的裝置。
下面，我來了解下它的大致工作原理。

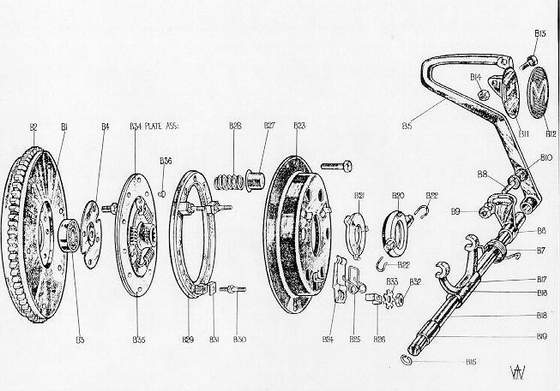

發動機飛輪是離合器的主動件，帶有摩擦片的從動盤和從動轂借滑動花鍵與從動軸（即變速器的主動軸）相連。壓緊彈簧則將從動盤壓緊在飛輪端面上。發動機轉矩即靠飛輪與從動盤接觸面之間的摩擦作用而傳到從動盤上，再由此經過從動軸和傳動系中一系列部件傳給驅動輪。壓緊彈簧的壓緊力越大，則離合器所能傳遞的轉矩也越大。
由于汽車在行駛過程中，需經常保持動力傳遞，而中斷傳動只是暫時的需要，因此汽車離合器的主動部分和從動部分是經常處于接合狀態的。摩擦副采用彈簧壓緊裝置即是為了適應這一要求。當希望離合器分離時，只要踩下離合器操縱機構中的踏板，套在從動盤轂的環槽中的撥叉便推動從動盤克服壓緊彈簧的壓力向松開的方向移動，而與飛輪分離，摩擦力消失，從而中斷了動力的傳遞。
當需要重新恢復動力傳遞時，為使汽車速度和發動機轉速變化比較平穩，應該適當控制離合器踏板回升的速度，使從動盤在壓緊彈簧壓力作用下，向接合的方向移動與飛輪恢復接觸。二者接觸面間的壓力逐漸增加，相應的摩擦力矩也逐漸增加。當飛輪和從動盤接合還不緊密，二者之間摩擦力矩比較小時，二者可以不同步旋轉，即離合器處于打滑狀態。隨著飛輪和從動盤接合緊密程度的逐步增大，二者轉速也漸趨相等。直到離合器完全接合而停止打滑時，汽車速度方能與發動機轉速成正比。
